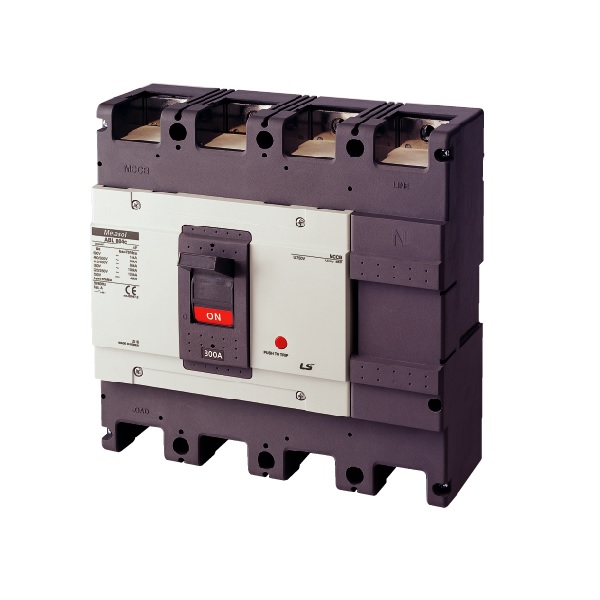

Productos: INTERRUPTOR EN CAJA MOLDEADA ABS 804c / 630A

INTERRUPTOR EN CAJA MOLDEADA ABS 804c / 630A

Código: 1910861
Polos

Corriente Nominal (A)

Capacidad de ruptura Icu(kA)220-240V 50/60HZ

85

Capacidad de ruptura Icu(kA)380V 50/60HZ

Capacidad de ruptura Icu(kA)415V 50/60HZ

65

Capacidad de ruptura Icu(kA)440-460V 50/60HZ

65

Capacidad de ruptura Icu(kA)480-500V 50/60HZ

45

Capacidad de ruptura Icu(kA)600-690V 50/60HZ

10

Capacidad de ruptura Icu(kA)250VCC

20

Capacidad de ruptura Icu(kA)500VCC(2 polos en serie)

20

Unidad de disparo

Tipo de ajuste y rango

Corriente de corte de servicio Ics (%lcu)

100

Categoria de uso

A

Tensión de operación Ue (VCA 50/60HZ)

690

Tensión de operación Ue (VCC)

500

Tensión asignada de resistencia al impulso Uimp (KV)

8

Tensión de aislación Ui (V)

750

Vida Util mecánica (operaciones)

25000

Vida Util eléctrica (operaciones)

10000

Contacto auxiliar 1NA/1NC

AX

Contacto auxiliar de alarma 1NA/1NC

AL

Bobina de disparo 24VCA/VCC

T,SHT,TBT,AC/DC24~48V

Bobina de disparo 48VCA/VCC

T,SHT,TBT,AC/DC24~48V

Bobina de disparo 110VCA/VCC

T,SHT,TBT,AC/DC110~220V

Bobina de disparo 220VCA/VCC

T,SHT,TBT,AC/DC110~220V

Bobina de disparo 380VCA

T,SHT,TBT,AC/DC380~550V

Bobina de 0 tensión 48VCA/VCC

T,UVT,LWT,AC/DC48V

Bobina de 0 tensión 110VCA/VCC

T,UVT,LWT,AC125V/DC110V

Bobina de 0 tensión 220VCA/VCC

T,UVT,LWT,AC240V/DC220V

Bobina de 0 tensión 380VCA/VCC

T,UVT,LWT,AC380~440V

Accionamiento por rotación (montaje vertical directo)

N-80

Acciona por rotación (montaje vertical extensible)

E-80U

Blindaje de terminal largo

T1-44A

Bloqueo mécanico

MI-84S

Mando motorizado

MOP M5

Dimensiones Alto x Ancho x Profundidad (mm)

280 x 280 x 113

Peso (g)

18200
