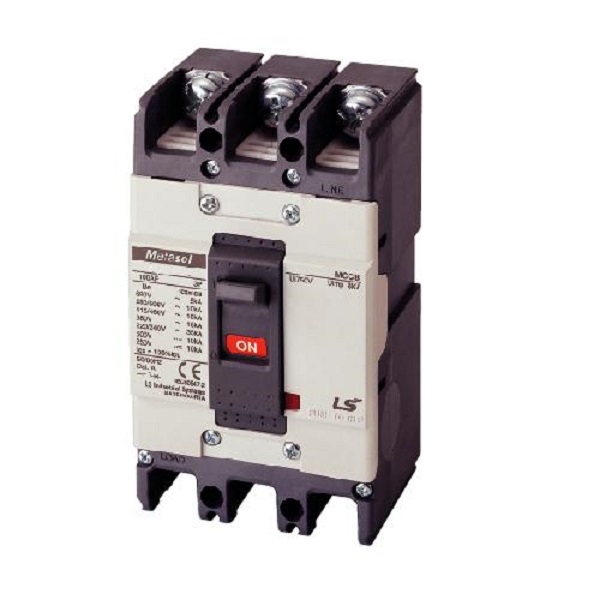

Productos: INTERRUPTOR EN CAJA MOLDEADA ABS 63c/60A

INTERRUPTOR EN CAJA MOLDEADA ABS 63c/60A

Código: 1910138
Polos

Corriente Nominal (A)

Capacidad de ruptura Icu(kA)220-240V 50/60HZ

30

Capacidad de ruptura Icu(kA)380V 50/60HZ

Capacidad de ruptura Icu(kA)415V 50/60HZ

14

Capacidad de ruptura Icu(kA)440-460V 50/60HZ

14

Capacidad de ruptura Icu(kA)480-500V 50/60HZ

7,5

Capacidad de ruptura Icu(kA)600-690V 50/60HZ

2,5

Capacidad de ruptura Icu(kA)250VCC

10

Capacidad de ruptura Icu(kA)500VCC(2 polos en serie)

10

Unidad de disparo

Tipo de ajuste y rango

Uni de disp fugas a tierra

SI

Corriente de corte de servicio Ics (%lcu)

100

Categoria de uso

A

Tensión de operación Ue (VCA 50/60HZ)

690

Tensión de operación Ue (VCC)

500

Tensión asignada de resistencia al impulso Uimp (KV)

8

Tensión de aislación Ui (V)

750

Vida Util mecánica (operaciones)

25000

Vida Util eléctrica (operaciones)

10000

Contacto auxiliar 1NA/1NC

AX

Contacto auxiliar de alarma 1NA/1NC

AL

Bobina de disparo 24VCA/VCC

T,SHT,T,AC/DC24V

Bobina de disparo 48VCA/VCC

T,SHT,T,AC/DC48V

Bobina de disparo 110VCA/VCC

T,SHT,T,AC/DC100~130V

Bobina de disparo 220VCA/VCC

T,SHT,T,AC/DC200~250V

Bobina de disparo 380VCA

T,SHT,T,AC380~450V

Bobina de 0 tensión 24VCA/VCC

T,UVT,T,AC/DC24V

Bobina de 0 tensión 48VCA/VCC

T,UVT,T,AC/DC48V

Bobina de 0 tensión 110VCA/VCC

T,UVT,T,AC/DC100~110V

Bobina de 0 tensión 220VCA/VCC

T,UVT,T,AC/DC200~220V

Bobina de 0 tensión 380VCA/VCC

T,UVT,T,AC380~440V

Accionamiento por rotación (montaje vertical directo)

DH100

Acciona por rotación (montaje vertical extensible)

EH100

Accionamiento por rotación con llave

DHK100

Blindaje de terminal corto

TCS13

Blindaje de terminal largo

TCL13

Unidad de conexión posterior barra

RTB1

Unidad de conexión posterior redondo

RTR1

Barrera aislante

IB13

Bloqueo mécanico

MI-13S

Mando motorizado

MOP M1

Dimensiones Alto x Ancho x Profundidad (mm)

75 x 130 x 60

Standard

IEC-60947-1, IEC-60947-2

Certificaciones

CE, KEMA,KR
