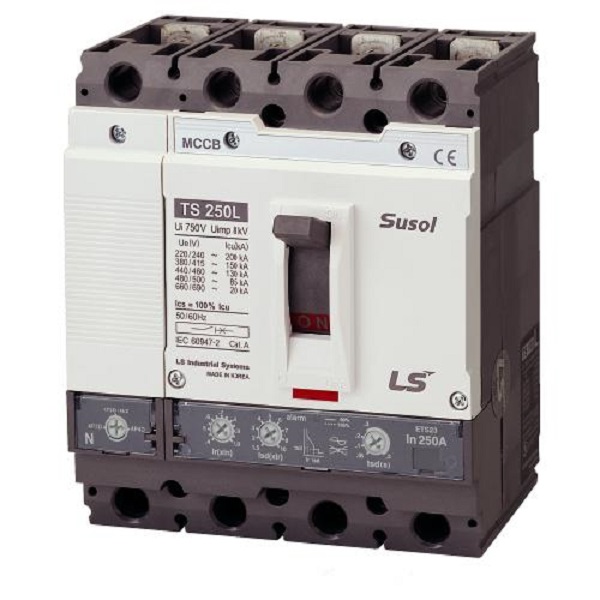

Productos: INTERRUPTOR CON REGULACION TERMOMAGNETICA TS250N ATU 250A 4P
Polos | |
---|---|
Corriente Nominal (A) | |
Capacidad de ruptura Icu(kA)220-240V 50/60HZ | 100 |
Capacidad de ruptura Icu(kA)380V 50/60HZ | |
Capacidad de ruptura Icu(kA)415V 50/60HZ | 50 |
Capacidad de ruptura Icu(kA)440-460V 50/60HZ | 50 |
Capacidad de ruptura Icu(kA)480-500V 50/60HZ | 42 |
Capacidad de ruptura Icu(kA)600V 50/60HZ | 10 |
Capacidad de ruptura Icu(kA)600-690V 50/60HZ | 10 |
Capacidad de ruptura Icu(kA)250VCC | 50 |
Capacidad de ruptura Icu(kA)500VCC(2 polos en serie) | 50 |
Unidad de disparo | |
Tipo de ajuste y rango | |
Corriente de corte de servicio Ics (%lcu) | 100 |
Categoria de uso | A |
Tensión de operación Ue (VCA 50/60HZ) | 690 |
Tensión de operación Ue (VCC) | 500 |
Tensión asignada de resistencia al impulso Uimp (KV) | 8 |
Tensión de aislación Ui (V) | 750 |
Vida Util mecánica (operaciones) | 25000 |
Vida Util eléctrica (operaciones) | 10000 |
Contacto auxiliar 1NA/1NC | AX |
Contacto auxiliar de alarma 1NA/1NC | AL |
Bobina de disparo 24VCA/VCC | SHT |
Bobina de disparo 48VCA/VCC | SHT |
Bobina de disparo 110VCA/VCC | SHT |
Bobina de disparo 220VCA/VCC | SHT |
Bobina de disparo 380VCA | SHT |
Bobina de 0 tensión 24VCA/VCC | UVT |
Bobina de 0 tensión 48VCA/VCC | UVT |
Bobina de 0 tensión 110VCA/VCC | UVT |
Bobina de 0 tensión 220VCA/VCC | UVT |
Bobina de 0 tensión 380VCA/VCC | UVT |
Accionamiento por rotación (montaje vertical directo) | DH2 |
Acciona por rotación (montaje vertical extensible) | EH2 |
Accionamiento por rotación con llave | DHK2 |
Blindaje de terminal corto | ITS-24 |
Blindaje de terminal largo | ITL-24 |
Unidad de conexión posterior barra | RTB-24 |
Unidad de conexión posterior redondo | RTR-24 |
Barrera aislante | B-23C |
Bloqueo mécanico | MIT24 |
Mando motorizado | MOP2 |
Dimensiones Alto x Ancho x Profundidad (mm) | 140 x 160 X96 |
Peso (g) | 2600 |
Standard | IEC-60947-1, IEC-60947-2 |
Certificaciones | CE, CB, KEMA, CCC |
