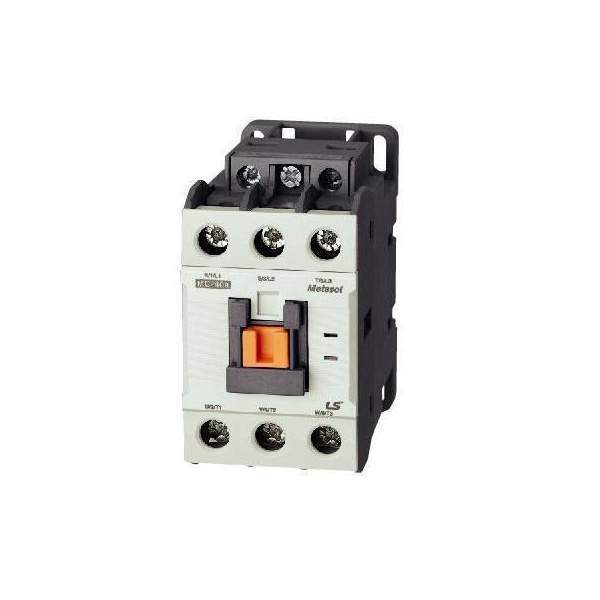

| Tipo de contactor | |
|---|---|
| Tensión de alimentación | |
| Tipo de Alimentación VCA/VCC | |
| Corriente nom. en AC1(A)IEC-60947 | 60 |
| Corriente nom. en AC3 tensión 200-240V(A) IEC-60947 | 40 |
| Corriente nom AC3 380-440 | |
| Corriente nom. en AC3 tensión 500-550V(A) IEC-60947 | 32 |
| Corriente nom. en AC3 tensión 690V(A) IEC-60947 | 23 |
| Potencia normal máx. en AC3 200-240V(KW) IEC-60947 | 11 |
| Potencia normal máx. en AC3 380-440V(KW) IEC-60947 | 40 |
| Potencia normal máx. en AC3 500-550V(KW) IEC-60947 | 32 |
| Potencia normalizada máx en AC3 690V(KW) IEC-60947 | 23 |
| Corriente térmica (ith) en AC1 cos>=0,95(A) UL | 60 |
| Potencia motores monofasicos 115VCA(HP) UL | 3 |
| Potencia motores monofasicos 230VCA(HP) UL | 7,5 |
| Potencia motores trifasicos 200VCA(HP) UL | 15 |
| Potencia motores trifasicos 230VCA(HP) UL | 15 |
| Potencia motores trifasicos 460VCA(HP) UL | 30 |
| Potencia motores trifasicos 575VCA(HP) UL | 30 |
| Contactos auxiliares incorporados | 2 NA + 2 NC |
| Contactos de potencia | 3 |
| Ciclo de operaciones x hora | 1800 |
| Vida útil mecánica (millones de operaciones) | 12 |
| Vida útil eléctrica (millones de operaciones) | 2 |
| Sección de cable AWG MCM | 6AWG |
| Sección de cable Min (mm2) | 10 |
| Sección de cable Max (mm2) | 16 |
| Terminal del contactor | M5 |
| Terminal de la bobina | M3,5 |
| Torque contacto principal (Nm) | 4 |
| Dimensiones Alto x Ancho x Profundidad (mm) | 45 X 83 X 90 |
| Peso (g) | 400 |
| Contacto auxiliar lateral 1NA+1NC | 1NA + 1NC UA-1 |
| Contacto auxiliar frontal 2NA | 2NA UA-2 2a |
| Contacto auxiliar frontal 2NC | 2NC UA-2 2b |
| Contacto auxiliar frontal 4NA | 4NA UA-4 4a |
| Contacto auxiliar frontal 3NA+1NC | 3NA + 1NC UA-4 3a1b |
| Contacto auxiliar frontal 2NA+2NC | 2NA +2NC UA-4 2a2b |
| Contacto auxiliar frontal 1NA+3NC | 1NA + 3NC UA-4 1a3b |
| Contacto auxiliar frontal 4NC | 4NC UA-4 4b |
| Bloqueo mecánico | UR-02 |
| Resistencia de pre-inserción | AC-9 |
| Soporte para montaje del relevo | UZ-32 |
| Relevo Térmico Rango 0,1..0,16A | MT-32/3K 0,1..0,16 |
| Relevo Térmico Rango 0,16..2,5A | MT-32/3K 0,16..0,25 |
| Relevo Térmico Rango 0,25..0,4A | MT-32/3K 0,25..0,4 |
| Relevo Térmico Rango 0,4..0,63A | MT-32/3K 0,4..0,63 |
| Relevo Térmico Rango 0,63..1A | MT-32/3K 0,63..1 |
| Relevo Térmico Rango 1..1,6A | MT-32/3K 1..1,6 |
| Relevo Térmico rango 1,6..2,5A | MT-32/3K 1,6..2,5 |
| Relevo Térmico rango 2,5..4A | MT-32/3K 2,5..4 |
| Relevo Térmico rango 4..6A | MT-32/3K 4..6 |
| Relevo Térmico rango 5..8A | MT-32/3K 5..8 |
| Relevo Térmico rango 6..9A | MT-32/3K 6..9 |
| Relevo Térmico rango 7..10A | MT-32/3K 7..10 |
| Relevo Térmico rango 9..13A | MT-32/3K 9..13 |
| Relevo Térmico rango 12..16A | MT-32/3K 12..18 |
| Relevo Térmico rango 16..22A | MT-32/3K 16..22 |
| Relevo Térmico rango 12..18A | MT-32/3K 12..18 |
| Relevo Térmico rango 18..26A | MT-32/3K 18..26 |
| Relevo Térmico rango 24..36A | MT-32/3K 24..36 |
| Relevo Térmico rango 28..40A | MT-32/3K 28..40 |
